面光源 ZSP-F系列

面光源是一種平面照明光源，LED結構優化後均佈在光源底部，經過漫射導光板，在表面型成一片均勻的照射光，

通常用於外型輪廓檢測場合。

產品特點：

1、具有更好的均勻性

2、光線柔和自然，亮度高

3、可以滿足不同安裝空間需求

4、尺寸靈活，方便客戶訂製

應用範圍：

1、物體邊緣外型尺寸測量

2、邊綠破損檢測

3、口服液液位高度檢測

4、透明物體雜質檢測

5、連接器線路檢測

6、螺絲缺陷檢測

在機器視覺系統中，光源的作用主要體現在：

1.突出測量特徵，簡化影象處理演算法。

2.克服環境光的干擾，提高影象信噪比。

3.提高視覺系統的定位、測量、識別精度，以及系統的執行速度。

4.降低系統設計的複雜度。

型號說明：例：ZSP-F120100-X

ZSP	-	F	120	100	-	X
振勝		底部背光	長	寬		顏色

底部背光源結構圖

底部背光源照射示意圖

Xinova

Xinova

項次	型號	尺寸規格		電壓/功率
	(點選型號開啟尺寸圖)	發光面	發光面
	(點選型號開啟尺寸圖)	長度	寬度
1	ZSP-F4040-X	30	27	24V/0.4W	24V/0.6W
2	ZSP-F5040-X	36	30	24V/0.6W	24V/1W
3	ZSP-F5050-X	38	38	24V/0.8W	24V/1.5W
4	ZSP-F8664-X	58	56	24V/1W	24V/1.8W
5	ZSP-F8989-X	75	75	24V/1.2W	24V/2W
6	ZSP-F9050-X	80	40	24V/1W	24V/2W
7	ZSP-F9070-X	66	58	24V/1.1W	24V/2W
8	ZSP-F10080-X	76	68	24V/1.4W	24V/2.4W

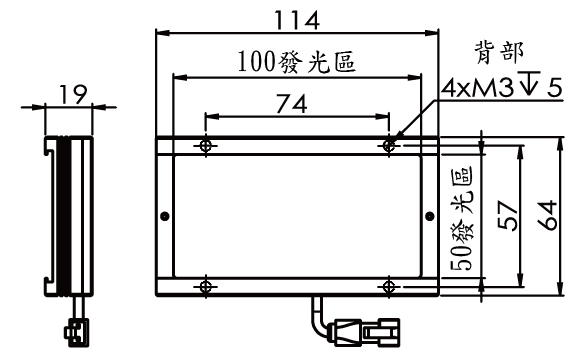

9	ZSP-F11464-X	100	50	24V/1.8W	24V/3W
10	ZSP-F13874-X	110	60	24V/1.8W	24V/3.2W
11	ZSP-F14498-X	130	64	24V/2.4W	24V/4W
12	ZSP-F16272-X	150	60	24V/2.2W	24V/4W
13	ZSP-F16450-X	134	40	24V/2W	24V/3.6W
14	ZSP-F18068-X	150	52	24V/2.5W	24V/4.8W
15	ZSP-F21490-X	200	76	24V/3W	24V/6W
16	ZSP-F26288-X	250	60	24V/4W	24V/7W
17	ZSP-F114114-X	100	100	24V/3W	24V/5.8W

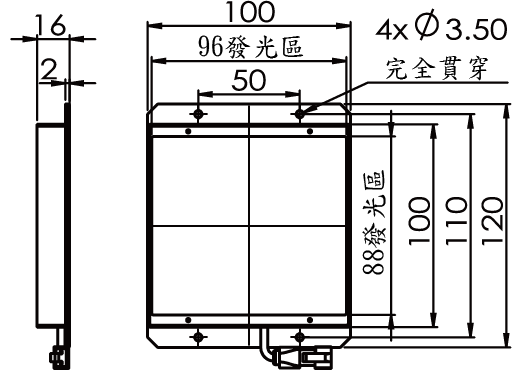

18	ZSP-F120100-X	96	88	24V/2.4W	24V/4W
19	ZSP-F150130-X	120	120	24V/4W	24V/8W
20	ZSP-F162162-X	150	130	24V/5W	24V/9W
21	ZSP-F200160-X	190	130	24V/8W	24V/15W
22	ZSP-F220120-X	210	90	24V/6W	24V/12W
23	ZSP-F230110-X	198	98	24V/6W	24V/12W
24	ZSP-F230212-X	200	200	24V/10W	24V/18W
25	ZSP-F260260-X	244	244	24V/18W	24V/28W
26	ZSP-F263223-X	247	207	24V/24W	24V/36W
27	ZSP-F275155-X	243	143	24V/6W	24V/12W
28	ZSP-F292120-X	280	90	24V/7W	24V/14W
29	ZSP-F292182-X	280	150	24V/18W	24V/24W
30	ZSP-F300300-X	284	284	24V/24W	24V/36W
31	ZSP-F342332-X	330	300	24V/26W	24V/40W
32	ZSP-F400300-X	384	284	24V/30W	24V/50W
33	ZSP-F402212-X	390	180	24V/28W	24V/40W
34	ZSP-F412200-X	400	165	24V/28W	24V/40W
35	ZSP-F512142-X	500	110	24V/16W	24V/24W
36	ZSP-F520132-X	500	112	24V/15W	24V/23W

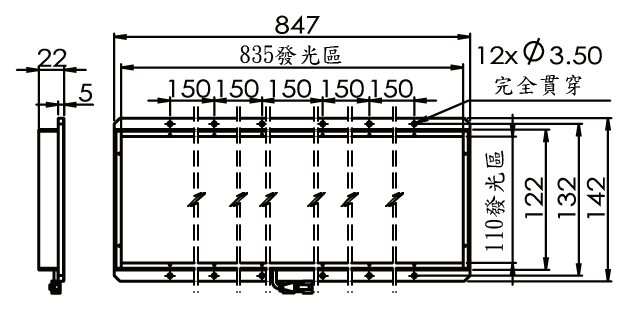

37	ZSP-F847142-X	835	110	24V/20W	24V/36W

在機器視覺系統中，光源的作用主要體現在：

1.突出測量特徵，簡化影象處理演算法。

2.克服環境光的干擾，提高影象信噪比。

3.提高視覺系統的定位、測量、識別精度，以及系統的執行速度。

4.降低系統設計的複雜度。

可依以下需求訂製需求
1.光源長、寬、高尺寸	2.光源多色訂製
3.發光面訂製	4.安裝方式訂製
